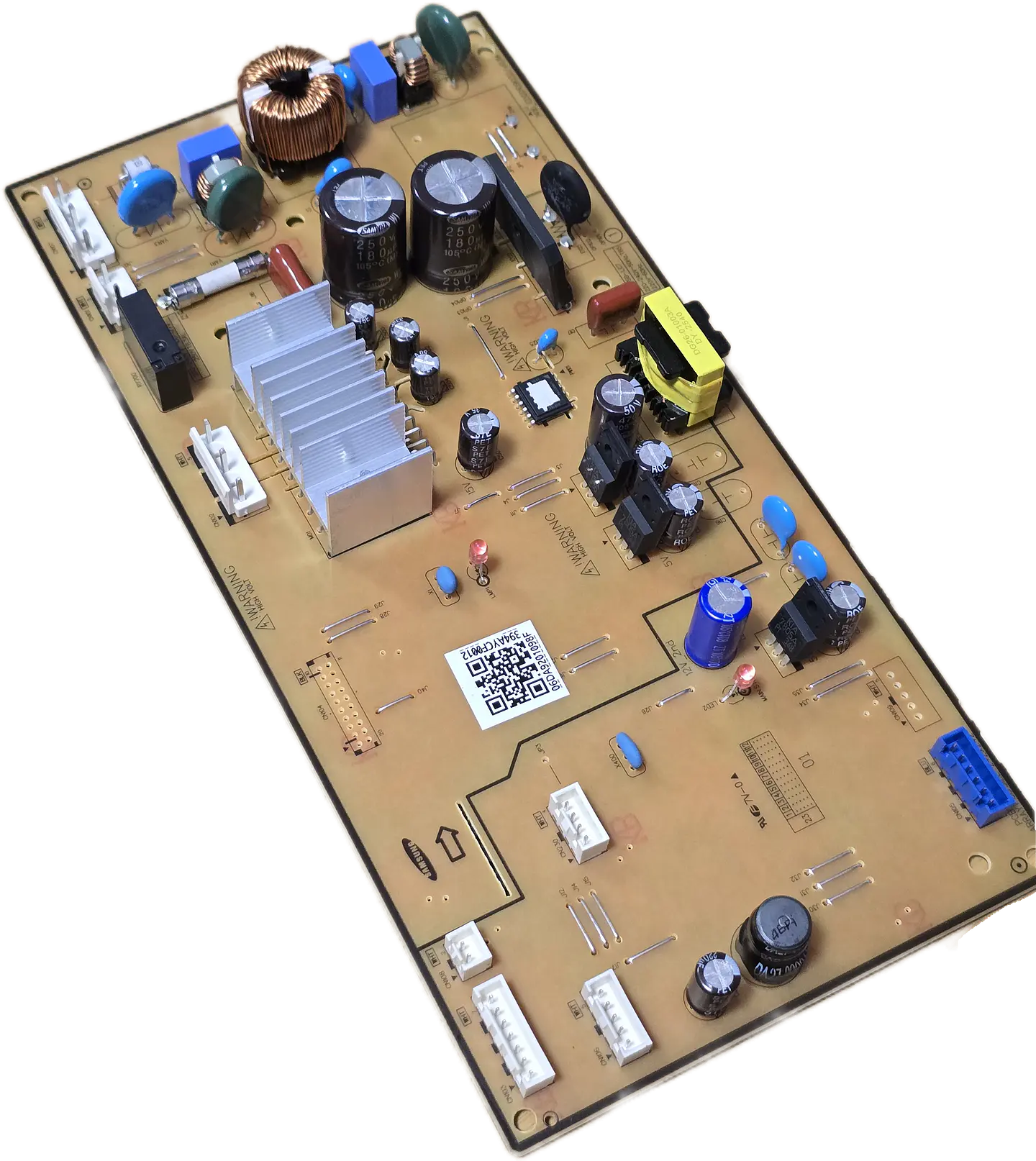

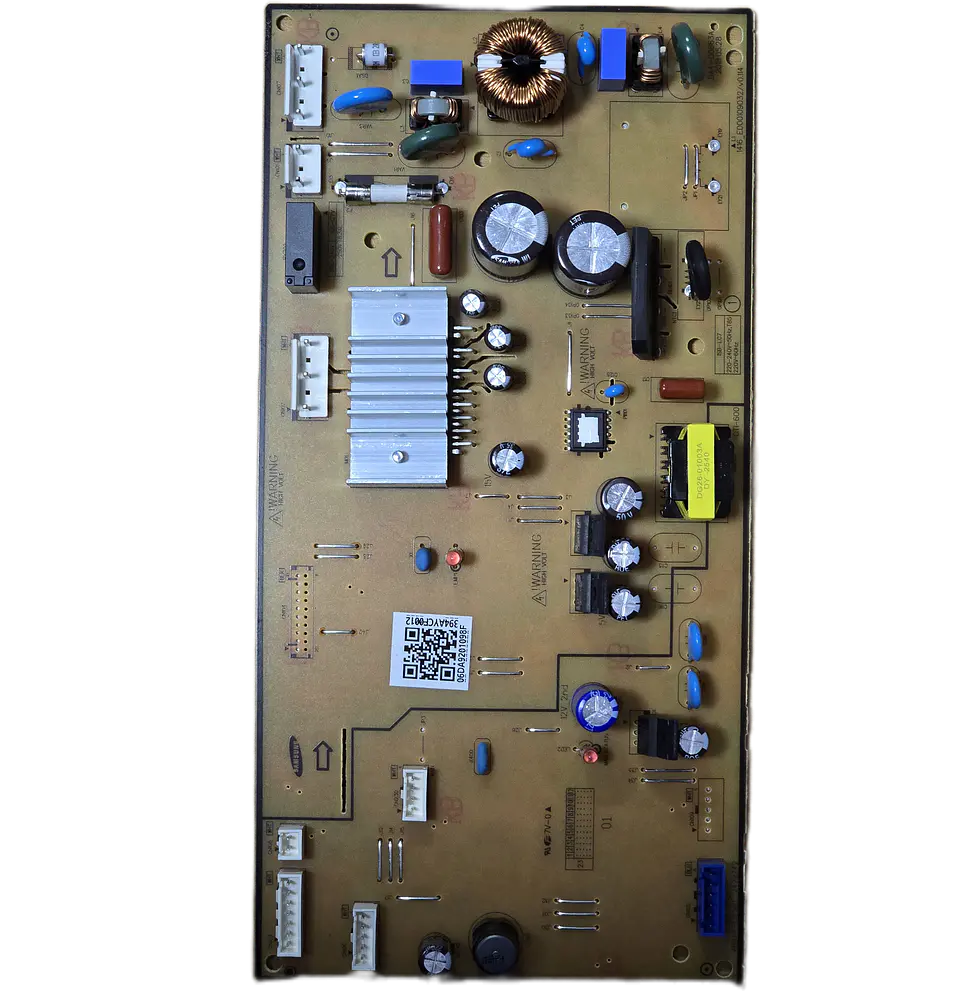

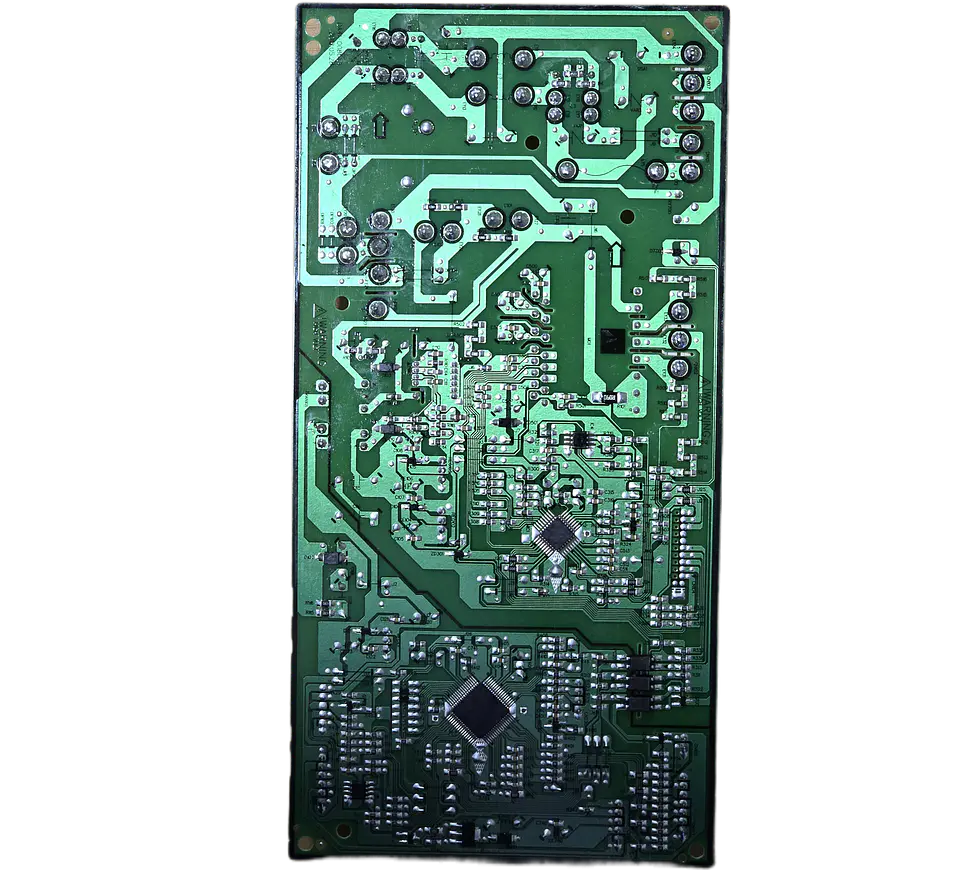

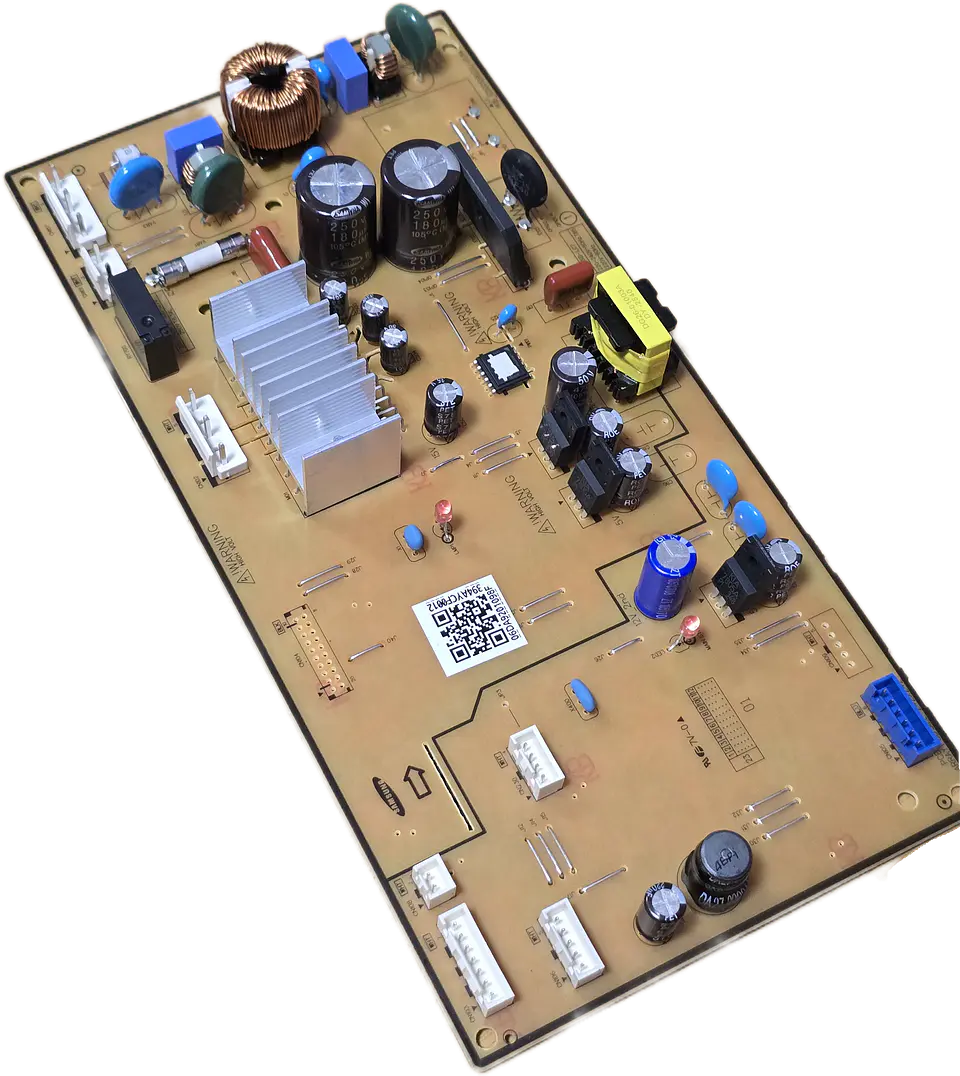

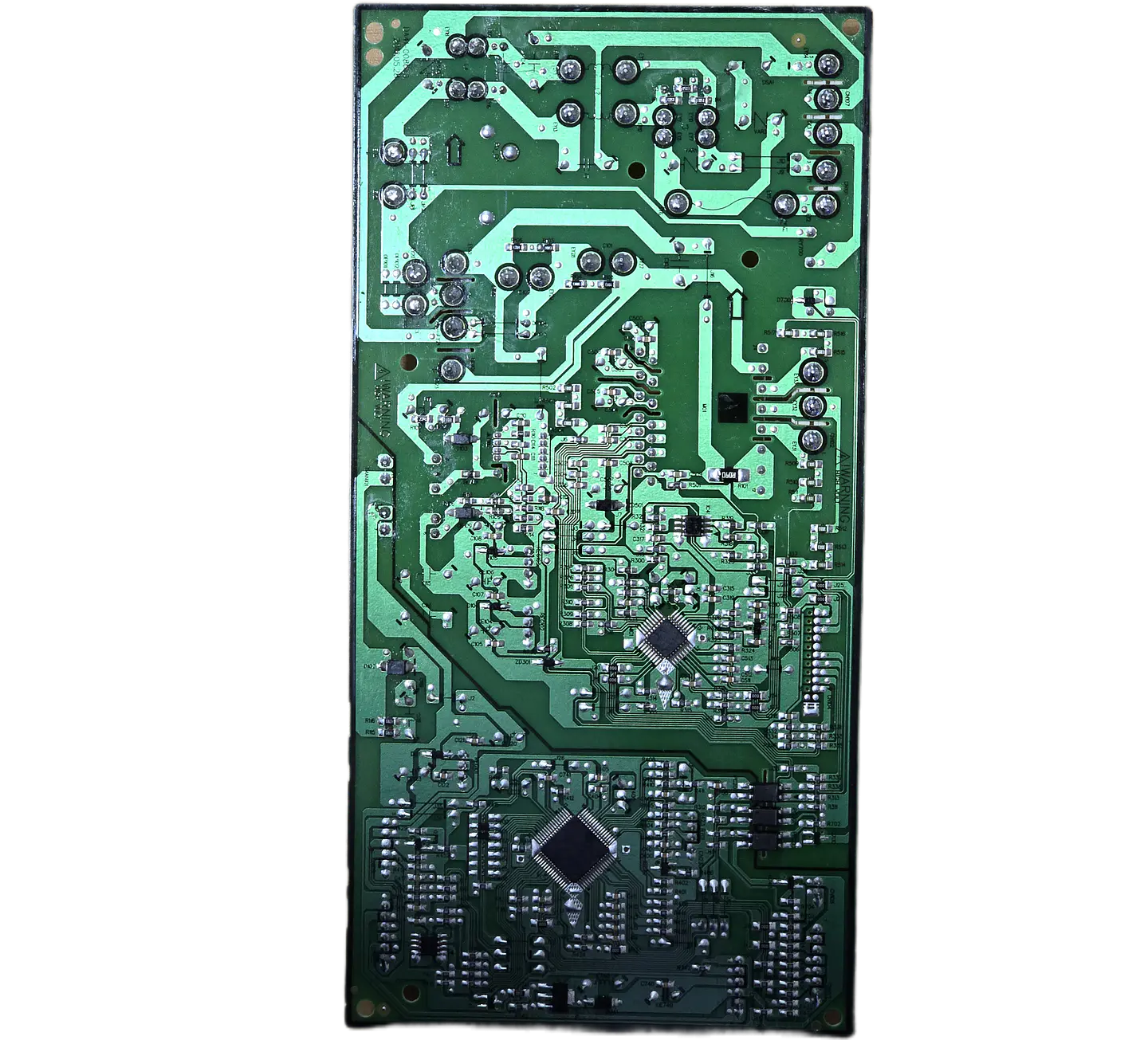

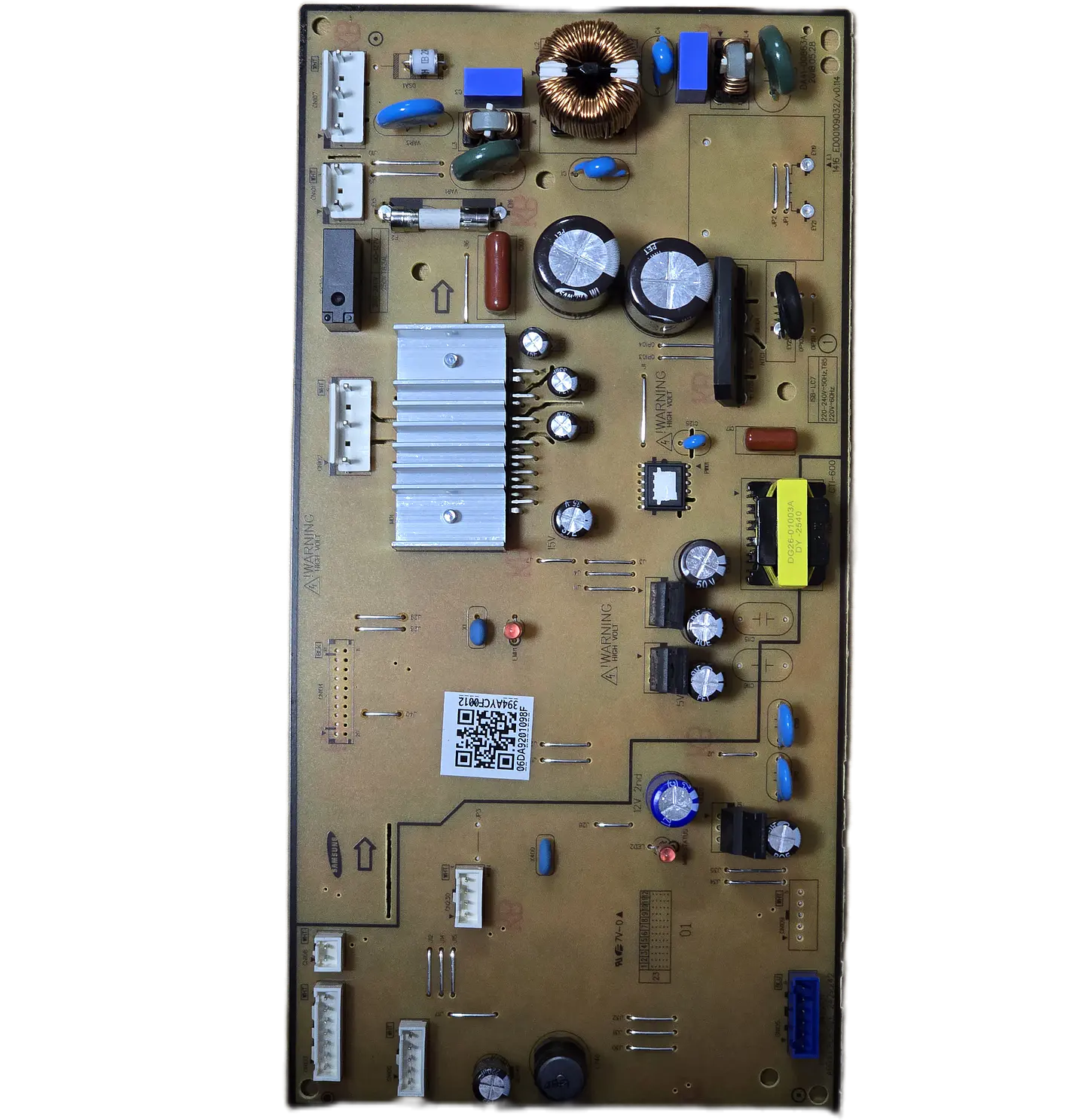

Tarjeta PCB Inverter Original para Refrigerador Samsung DA92-01098F

Garantice la correcta operación, el ahorro energético y el control de velocidad del motor compresor con la Tarjeta PCB Inverter Original Samsung (Código de parte: DA92-01098F). Esta placa electrónica actúa como el controlador de potencia trifásico (VFD) que convierte la corriente continua en pulsos de frecuencia variable, ajustando de forma dinámica las revoluciones del motor Digital Inverter según las necesidades de enfriamiento del refrigerador.

Al elegir un repuesto 100% original Samsung, usted asegura la calibración adecuada de corriente para el bobinado del compresor, evitando sobrecalentamientos, ruidos extraños o bloqueos de protección que suelen ocasionar las tarjetas genéricas o reparadas.

Ficha Técnica

• Marca: Samsung (Original).
• Número de Parte: DA92-01098F.
• Componente: Módulo de Control de Potencia Inverter (Inverter Board).
• Estado: Nuevo / Original de fábrica.
• Función: Control de frecuencia y aceleración del compresor Digital Inverter.

Tabla de Compatibilidad Verificada

Esta tarjeta Inverter es compatible exclusivamente con los siguientes modelos de refrigeradores Samsung (Top Mount). Por favor, compruebe que el modelo de su equipo coincida exactamente con la lista antes de comprar:

Tips de Reparación y Precauciones (¡Leer antes de instalar!)

La tarjeta Inverter maneja altas corrientes y voltajes para alimentar el motor del compresor. Siga este protocolo de seguridad y diagnóstico para no dañar el repuesto nuevo:

¡ADVERTENCIA TÉCNICA CRÍTICA! Una tarjeta Inverter dañada muchas veces es la consecuencia de un problema en el motor del compresor y no la causa inicial. Antes de instalar la tarjeta nueva, es estrictamente obligatorio medir con un multímetro la resistencia de las tres bobinas del compresor Inverter (pines U, V, W). La resistencia entre cualquiera de los tres pines debe ser simétrica (aproximadamente entre 6 y 15 Ohmios) y no debe existir ninguna continuidad hacia la carcasa o chasis de tierra metálico. Si el motor está aterrizado o en corto, quemará la tarjeta nueva en el mismo instante de conectarla.

Precauciones durante la instalación:

1. Desconexión y Tiempo de Descarga: Desenchufe el refrigerador de la red eléctrica y espere al menos 15 a 20 minutos antes de manipular la caja de control. Los condensadores electrolíticos de alta capacidad que filtran la corriente del puente rectificador de la tarjeta Inverter conservan voltajes elevados durante varios minutos tras el desenchufe.
2. Conexión de los Terminales de Potencia: Asegúrese de que el conector de salida que va hacia el compresor quede firmemente asentado. Un falso contacto en una de las tres fases (U, V, W) provocará un desbalance en el motor que activará el código de falla de sobrecorriente en el chip Inverter.
3. Manejo de Estática y Disipación: Manipule la placa tomándola firmemente por los bordes. Si la tarjeta incluye una lámina o pasta disipadora hacia la base metálica del chasis, asegúrese de montarla exactamente como venía de fábrica para que el calor del módulo IPM (Intelligent Power Module) se disipe correctamente.

Consejo de Cuidado Continuo:

• Uso de Protector Eléctrico: Las fluctuaciones severas o caídas drásticas de voltaje en la red eléctrica destruyen con frecuencia los circuitos de entrada de las placas Inverter. Se recomienda conectar el refrigerador a un protector de voltaje específico para refrigeradores Inverter.

Preguntas Frecuentes (FAQ)

• ¿Cómo sé si la falla está en la tarjeta Inverter o en la tarjeta Main (Principal)?
  • Si las luces interiores y los ventiladores del refrigerador funcionan, pero el compresor no arranca o solo intenta arrancar emitiendo un leve chasquido y se apaga, la falla suele estar en la tarjeta Inverter o en el compresor. Muchas tarjetas Inverter Samsung cuentan con un LED de diagnóstico que parpadea indicando el código de falla específico (consulte la tabla del manual de servicio).
• ¿Se requiere programar la tarjeta Inverter al instalarla?
  • No. Las tarjetas Inverter no requieren programación de software adicional; son componentes de potencia directo Plug & Play, listos para interpretar los pulsos PWM emitidos por la tarjeta principal de los modelos compatibles.
